STON JTシリーズ機械式CNCタレットパンチングマシン

モデル：STSK-JT30/STSK-JT50

30/50トーンのパンチング力を提供し、1250/1500mmが選択可能

最大パンチ厚さ:CS 3mm、MS 4mm、SS 3mm、GI 4mm、AL 6mm

FANUCシステムオプション

営業前エンジニアが図面を確認し、無料サンプルを作成します

設置:現地のエンジニア/リモートオンライン指導/顧客の現地学習

アフターサービス：24時間年中無休で対応、最短でユーザーの現場に到着します

超低エネルギー消費: 時速3kWhと非常に低く、生産コストを大幅に削減します

複数の金型タレットの自動切り替えにより、金型交換時間を短縮し、大量生産に適しています

主な技術パラメータ
適用
主な構成
その他の製品
問い合わせ

主な技術パラメータ

	パラメータ	ユニット	備考
モデル	STSK-JT30/STSK-JT50
パンチング力	300（30）/500（50）	KN(T)
フレーム構造	O型クローズドフレーム
単一位置決めにおける最大シートサイズ	X軸 2500 Y軸 1250/1500	mm	非標準仕様に対応可能
最大紙厚	6	mm	紙の種類による
単一ストロークでの最大パンチ直径	φ88.9	mm	非標準仕様に対応可能
最大パンチ周波数	280	hpm
最大パンチングヒット数	280	hpm
制御軸の数	4(X、Y、T、C)	片
ダイの種類	ロングガイド 85 シリーズ国際標準ダイ
タレットステーション配分	16A、11B、3C、2D（回転ステーション1B、1Cを含む）	標準	非標準仕様に対応可能
リポジショニングシリンダー	2	セット
チャックの数	2	片
最大給餌速度	X軸 90 Y軸 80	m/min<br>
作業テーブル構造	ブラシとユニバーサルボール複合作業表面
最大タレット回転速度	40	rpm<br>
加工精度	±0.1	mm
最大負荷容量	150	体重
総消費電力	3	KW
空気源圧力	0.55	Mpa
電源	380±5%	V
全体寸法	5000/5500×5200×2100	mm

適用

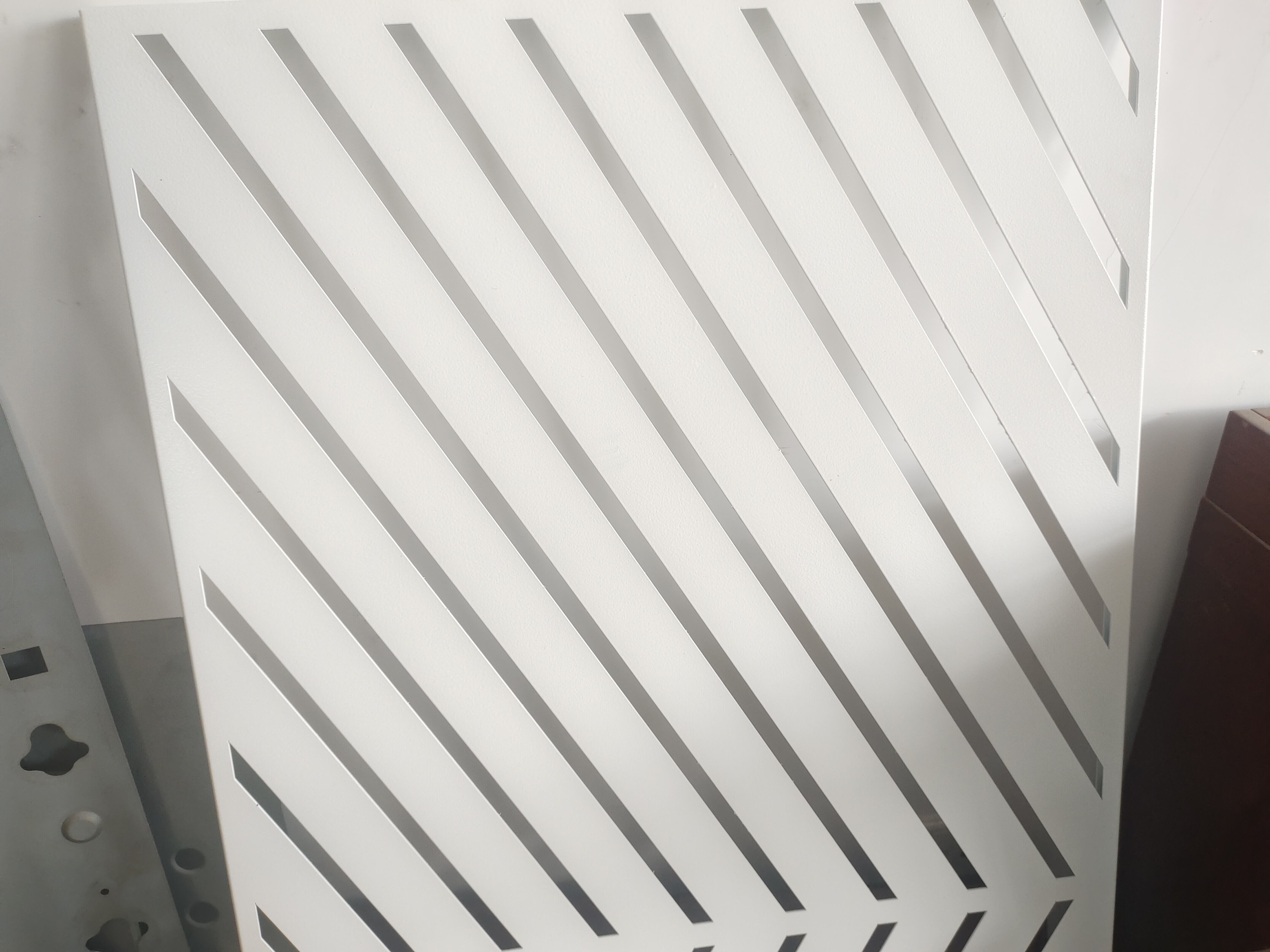

カーテンウォール	シャッター	ストレッチ	ブリッジ

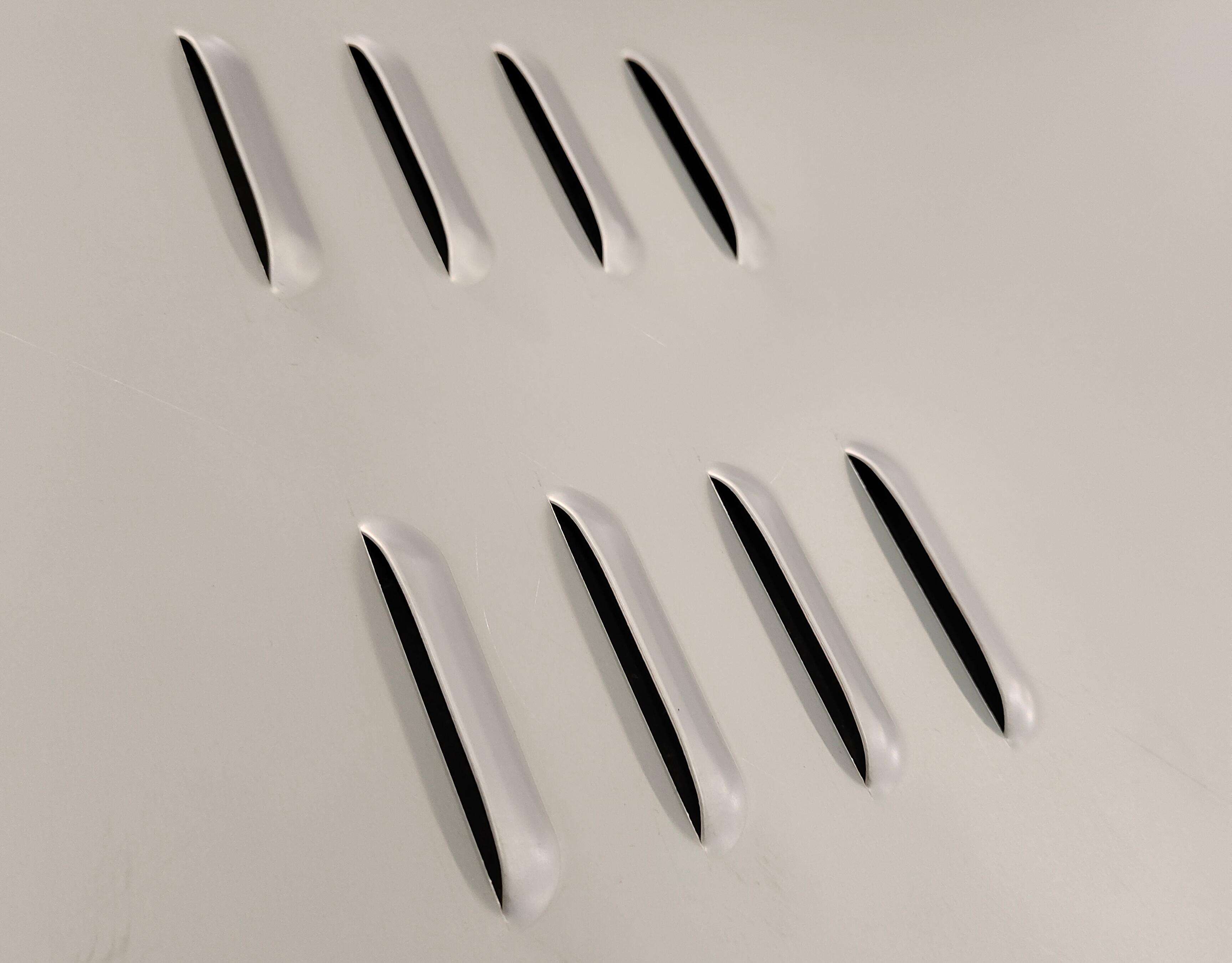

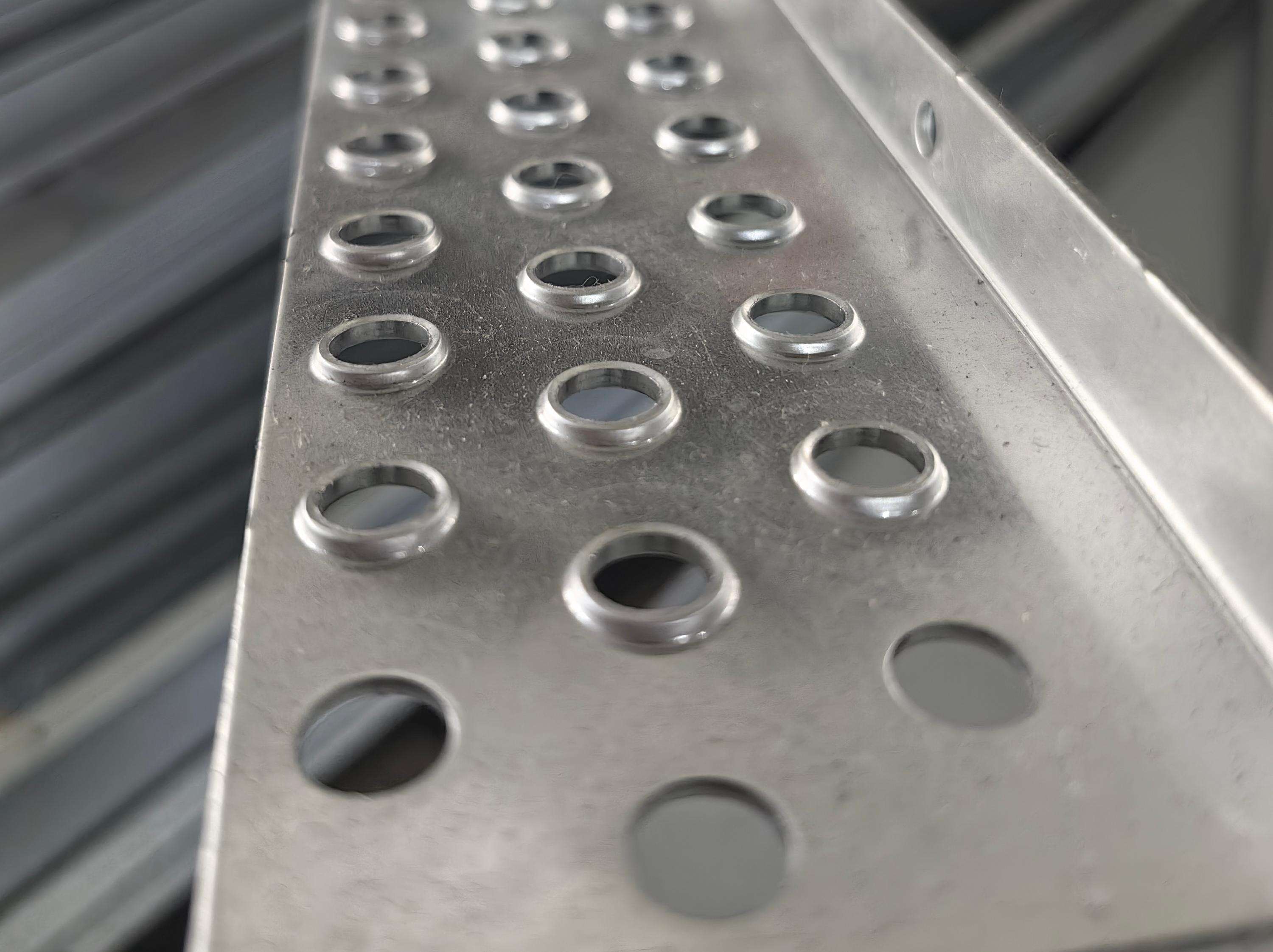

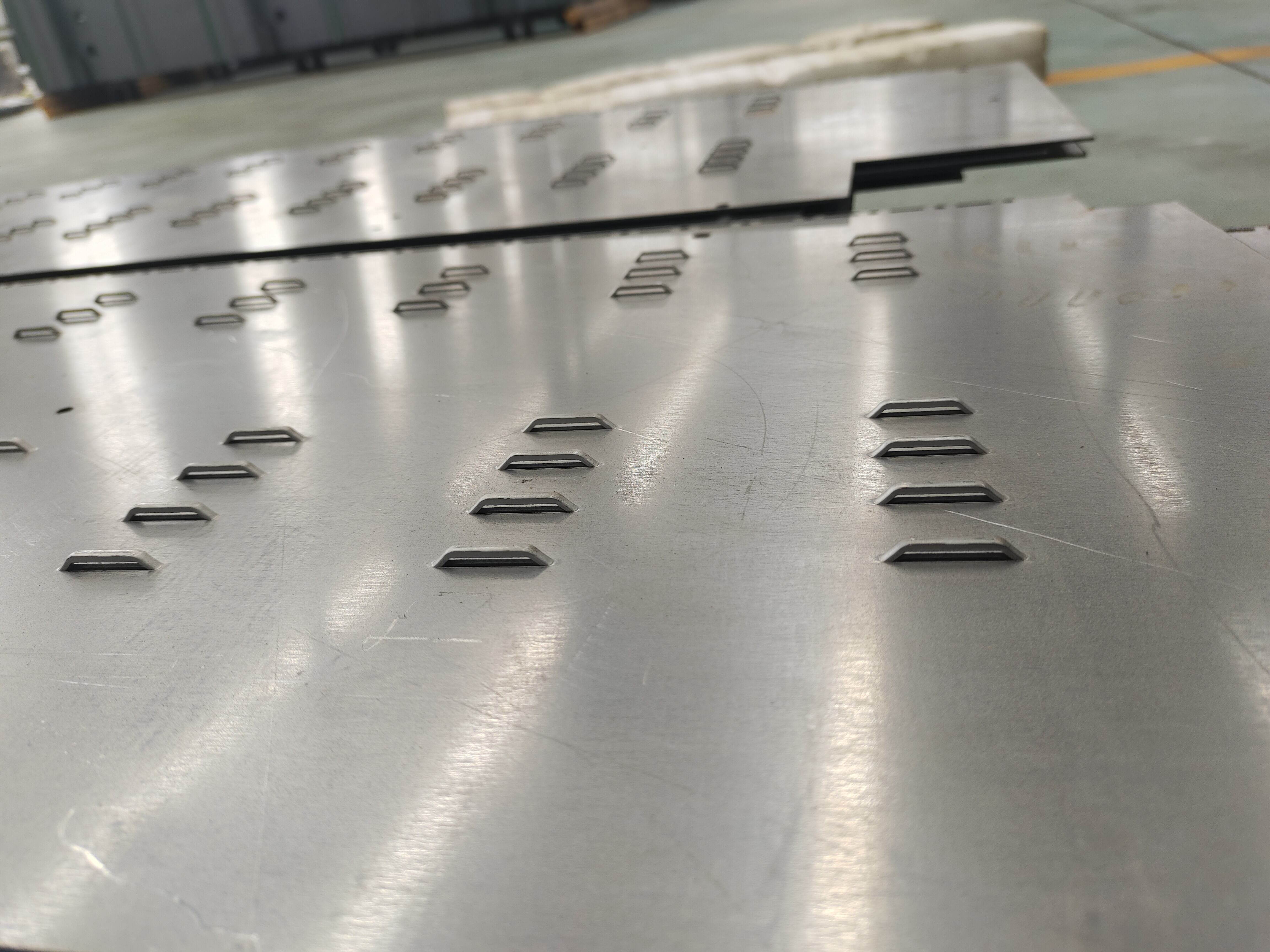

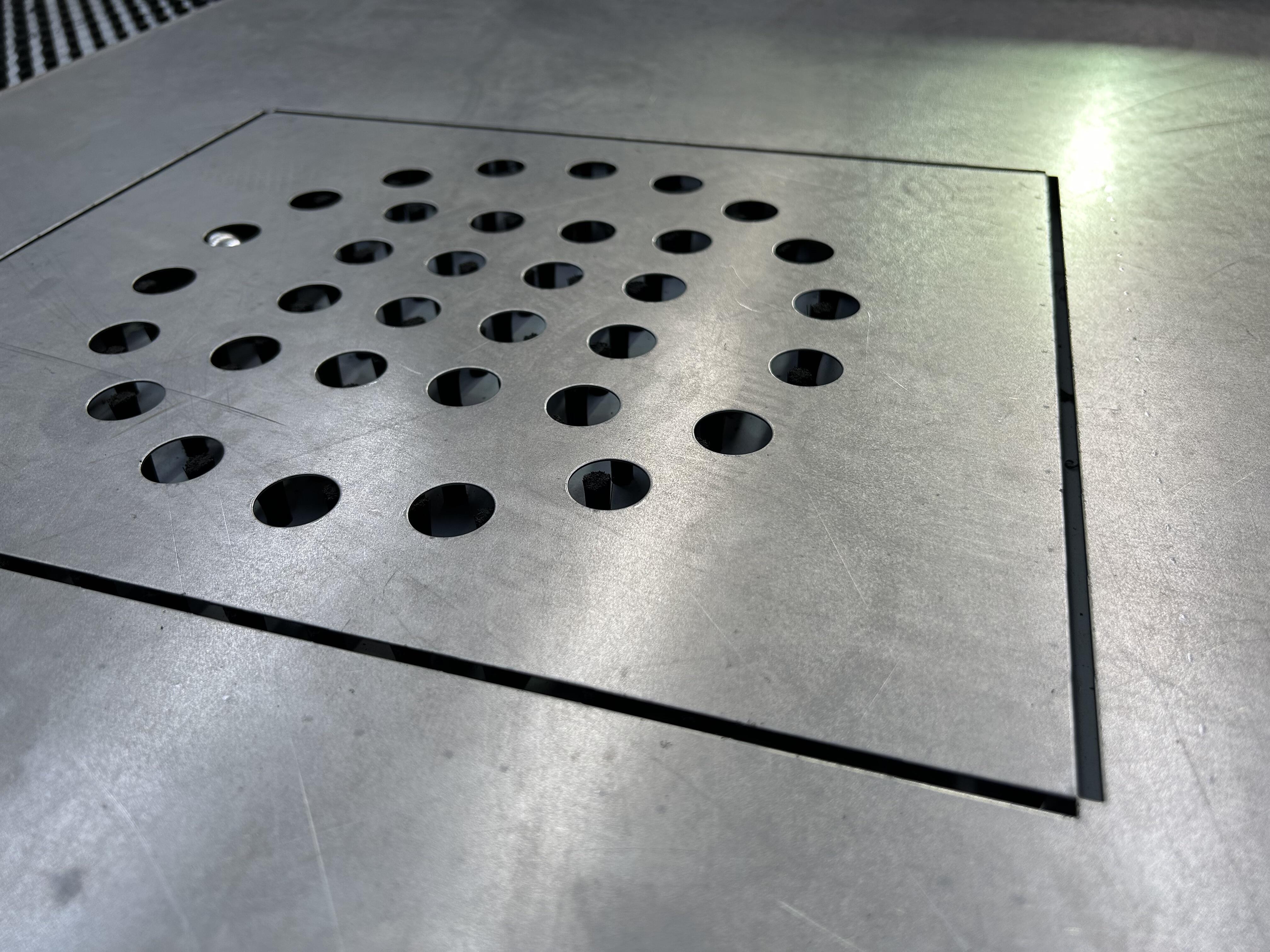

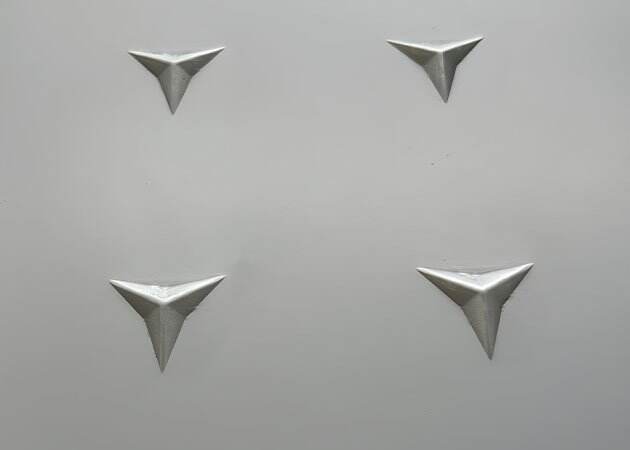

穴あけ加工	マーキング	かじる	エンボス

主な構成

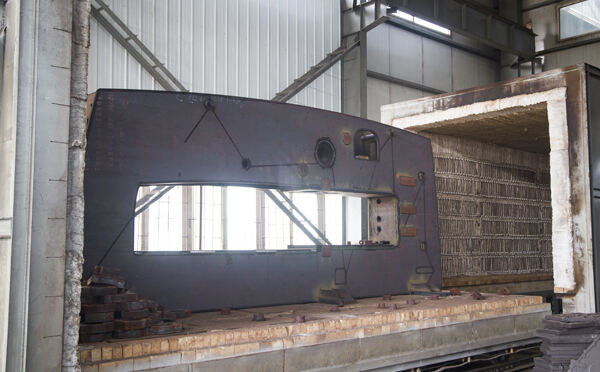

フレーム		O型閉形溶接プレスフレームサーボパンチプレス専用。ホルティック溶接構造、テンパー処理による応力除去- 高い剛性と大吨nage 長期間の安定した精度を確保し、機械の耐用年数を延ばします。ツールを改善し、位置決め精度を向上させます。信頼性と耐久性

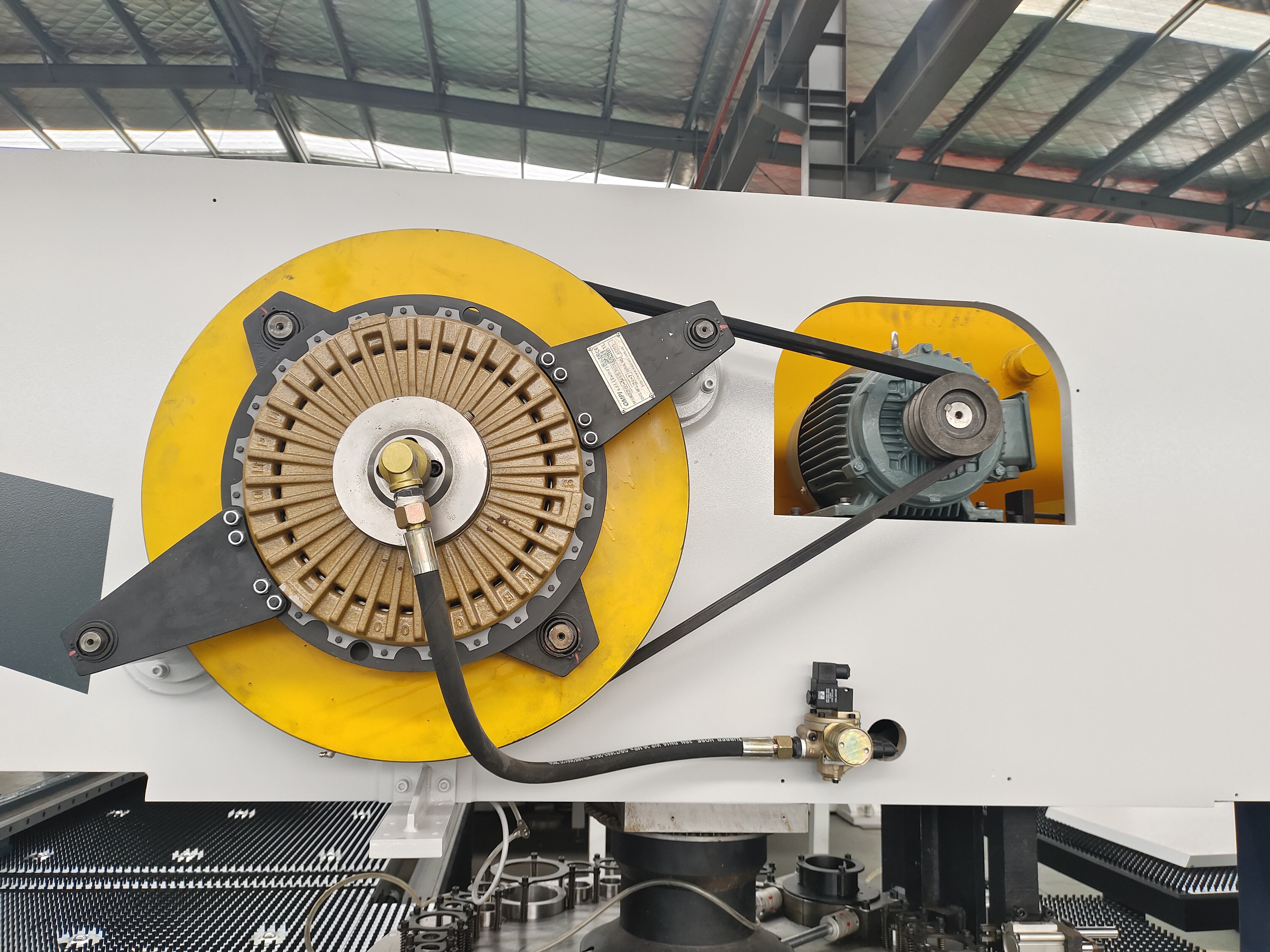

駆動方式		機械式駆動方式で、主に通過して駆動します。モーターがフライホイールの回転を駆動し、フライホイールの慣性を使用して打ち抜きを行い、クラッチによって打ち抜きを制御し、構造がシンプルで、製品価格が低く抑えられています。安定した性能、シンプルで便利メンテナンス
フルオートインデックスステーション		独自のワームギア構造により、正逆双向の伝達の正確性を確保単一インポート同期ベルト上下の同期を確保するために駆動しますそして下へ。

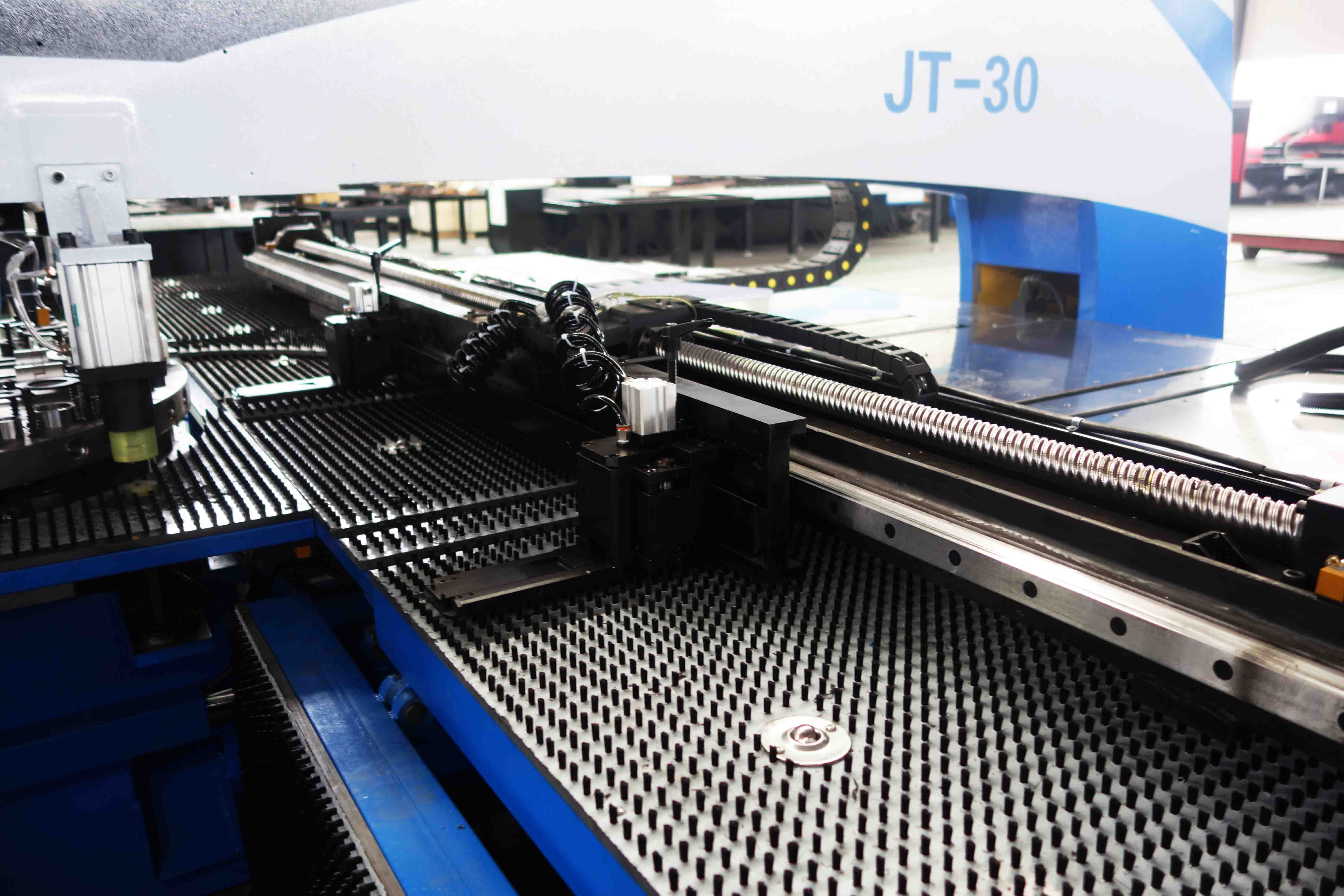

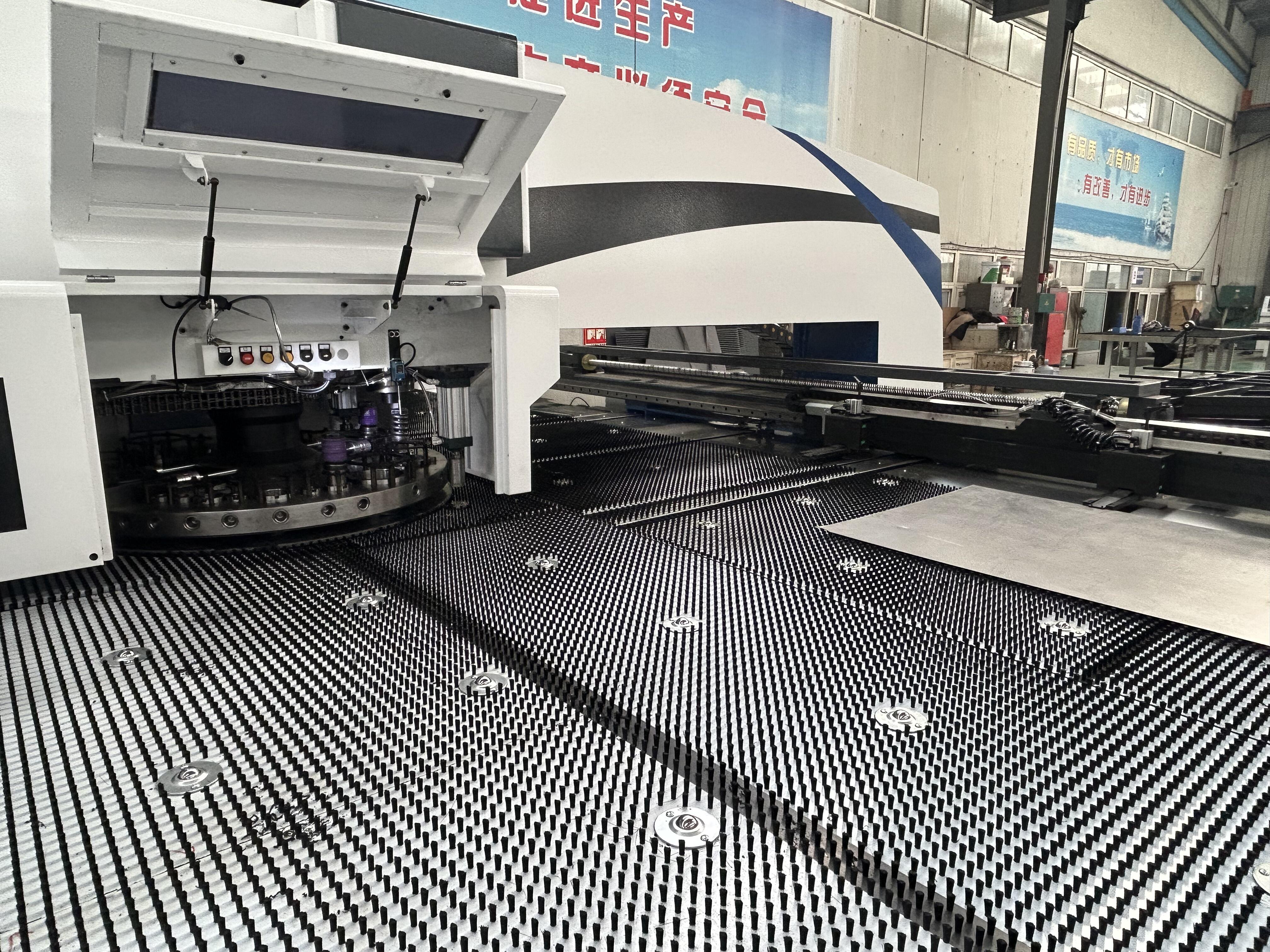

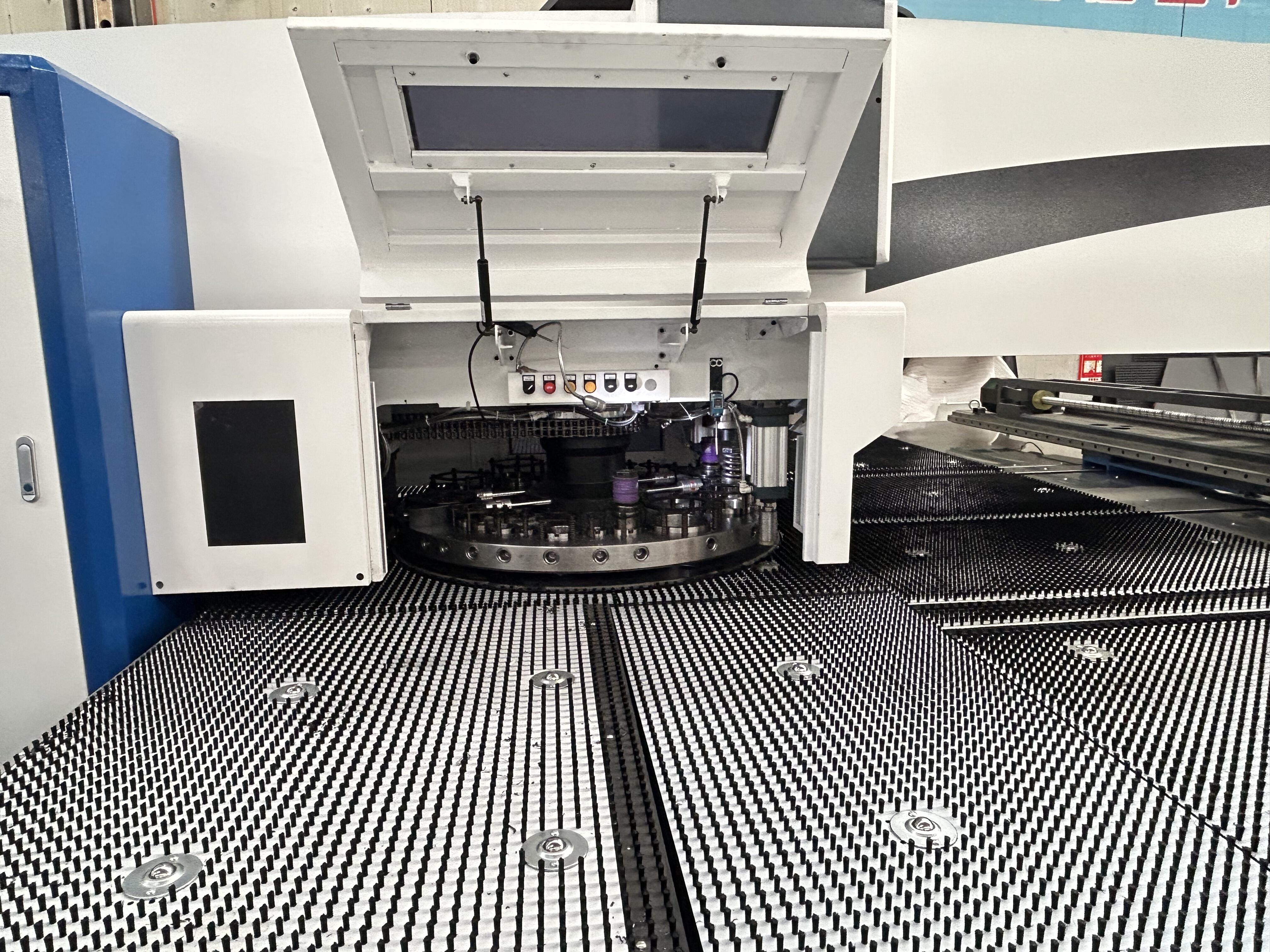

WORKTABLE		硬いブラシと鋼球を使用した作業テーブルの表面で作業中の騒音を低減し、シートの表面を保護します。衝突を避けるための Seamless ワークテーブル設計シートメタル移動中の際です。折りたたみ式テーブルデザイン、側面補助プラットフォームの自動折りたたみ制御、工具の変更が簡単です。アルミニウムエッジングデザイン側面のアルミニウムエッジング、保護作業台の表面を摩耗から保護します。側面からの荷重補助ローラーがあり、プレートの積載が簡単です。

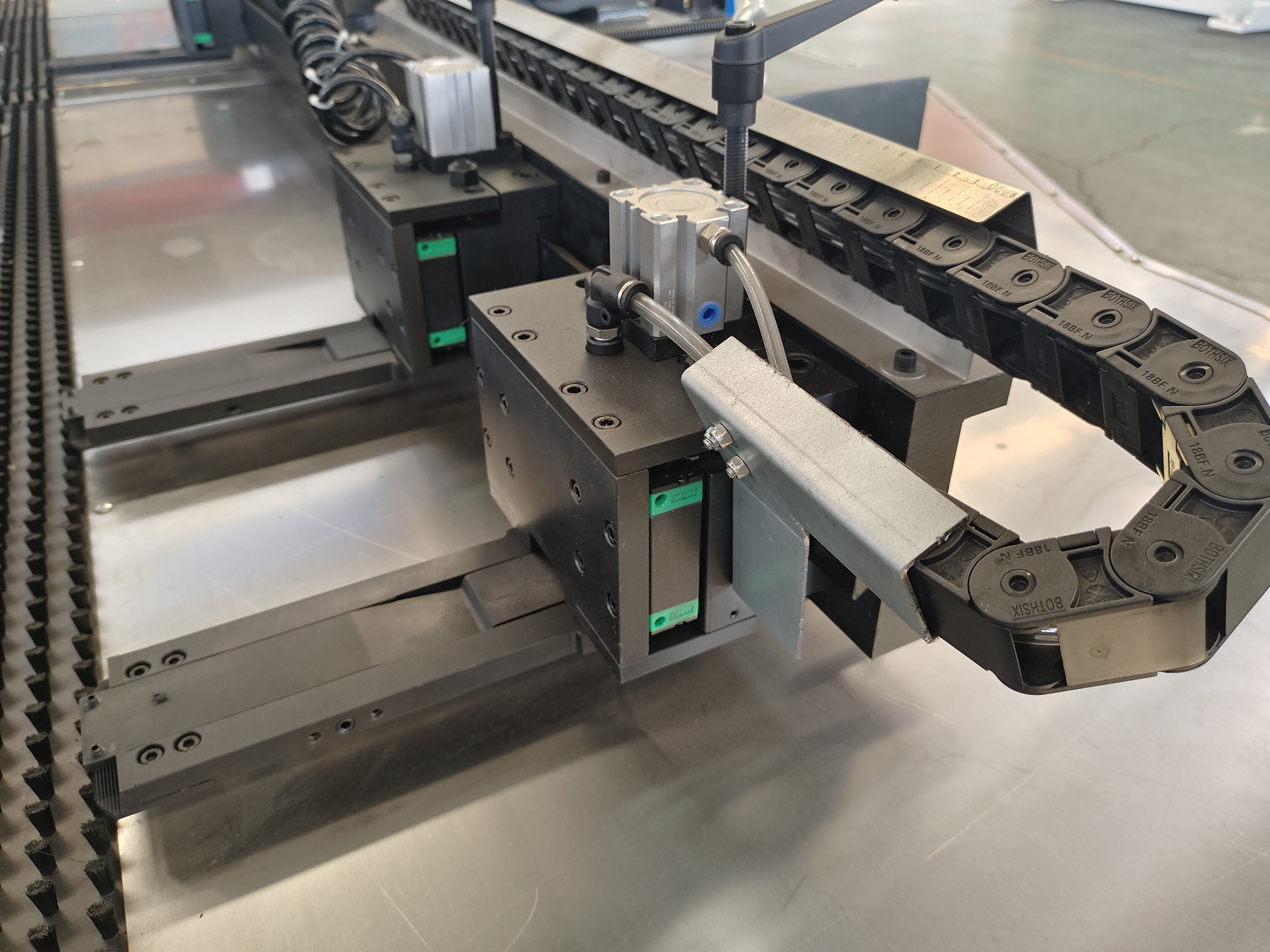

フローティング空気圧クランプ		空気圧式フローティングクランプは、プレートの変形を減らします。自己保護機能付きパンチング時に死点を作らない機能シートを挟むとき、挟み具合が自動で調整されます。プレートを挟む際に便利なプレートクランプ。クランプが戻るときに自動でアンロードします。戻るときの自動アンロード。

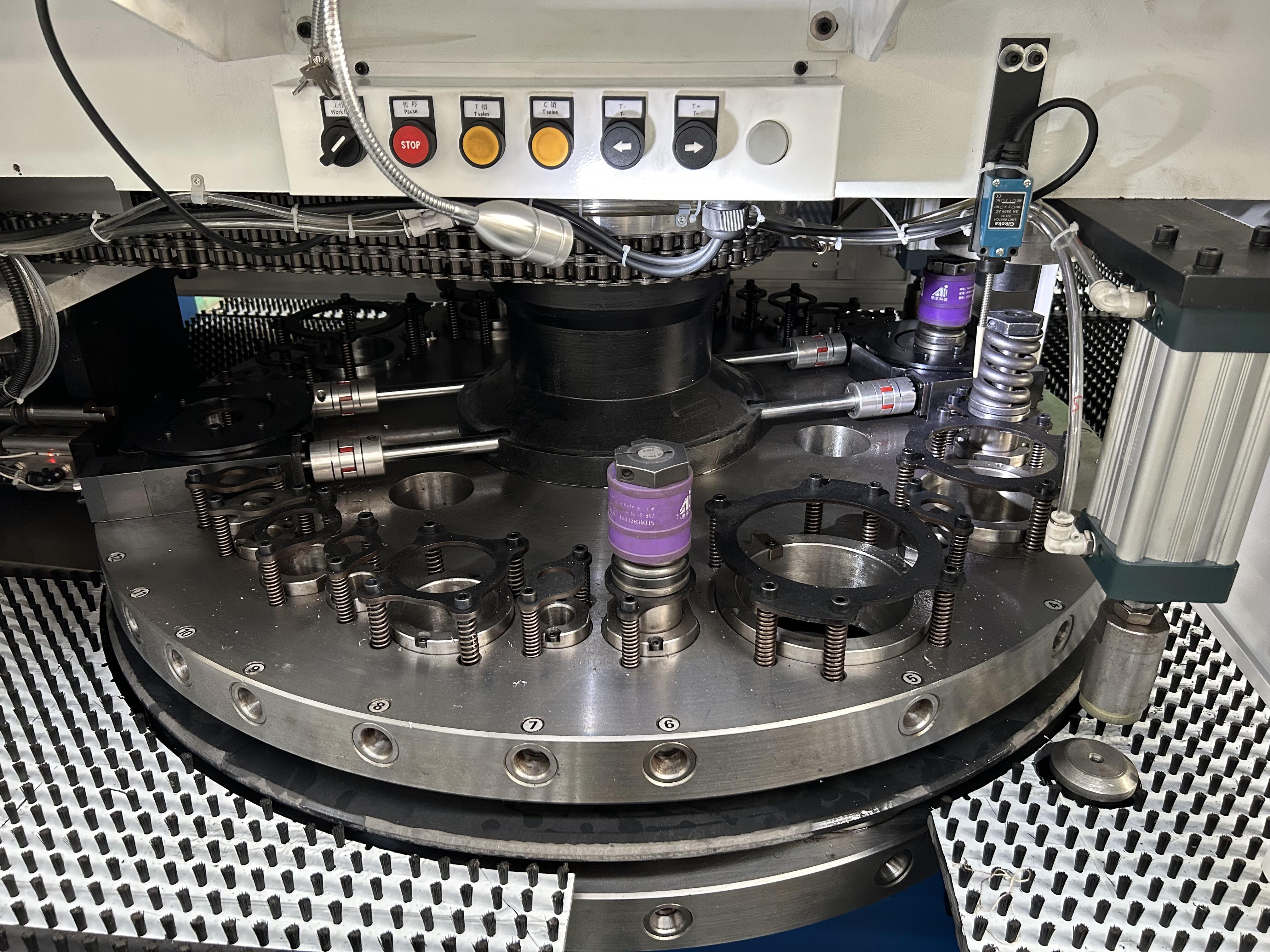

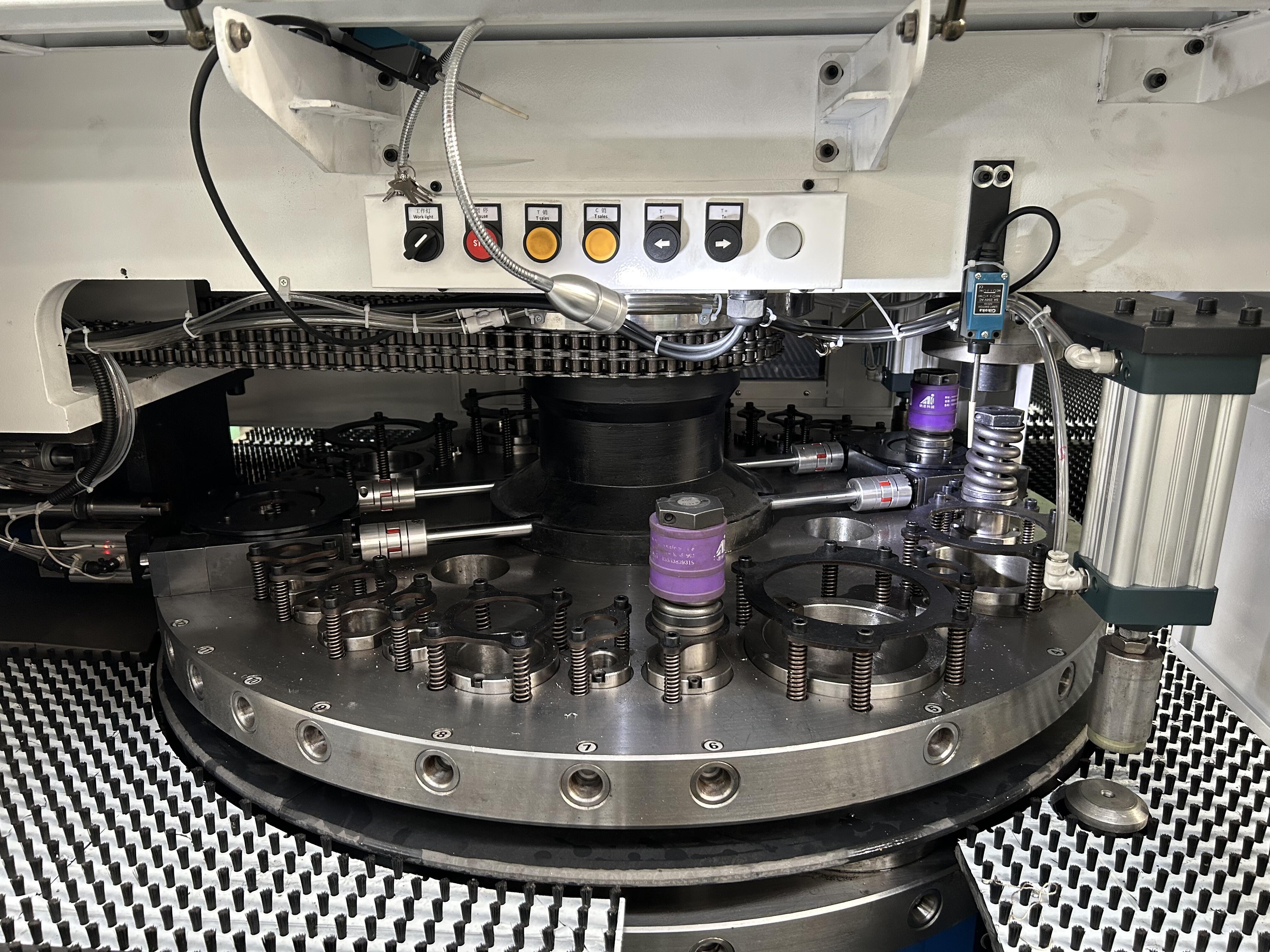

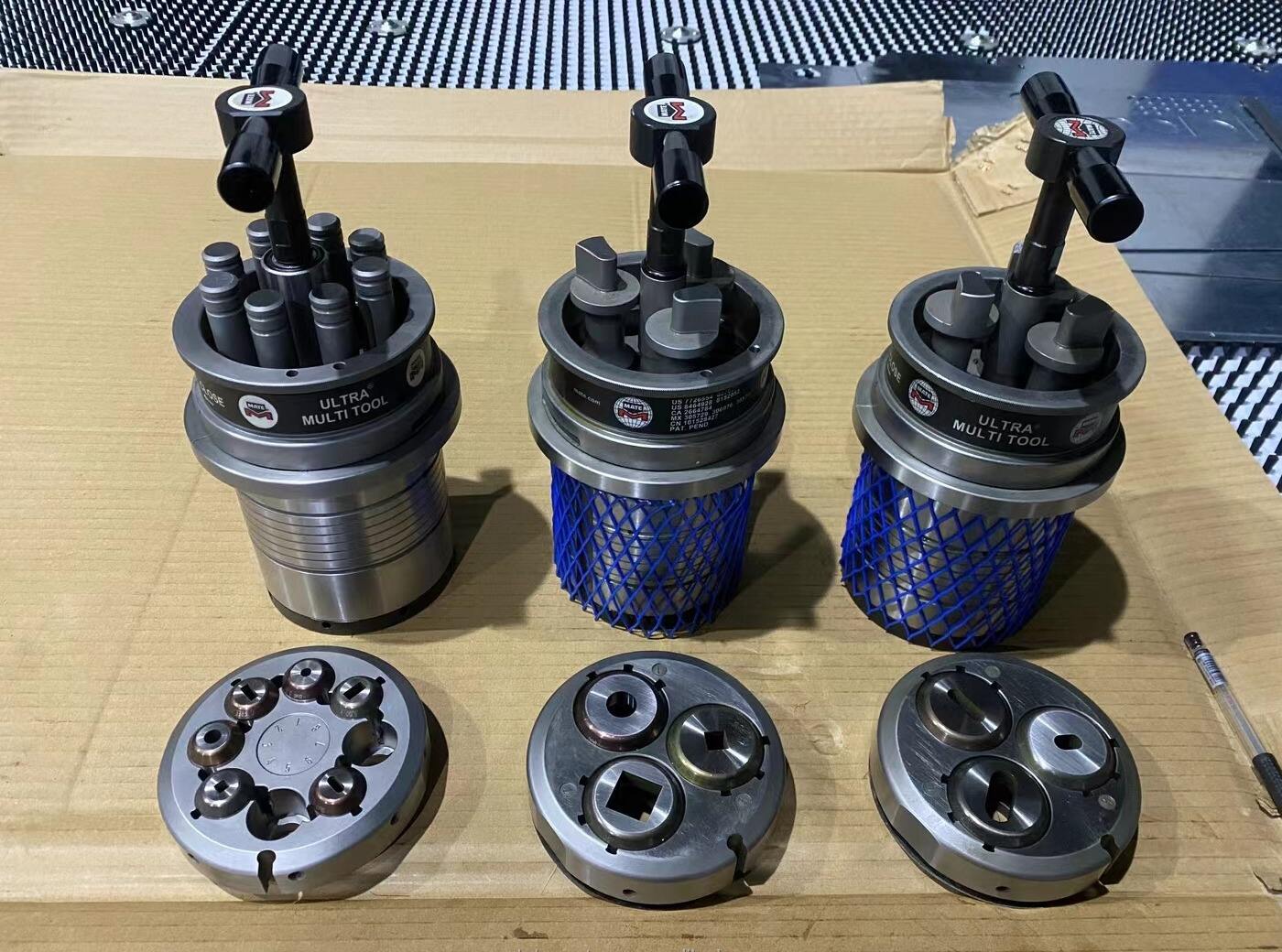

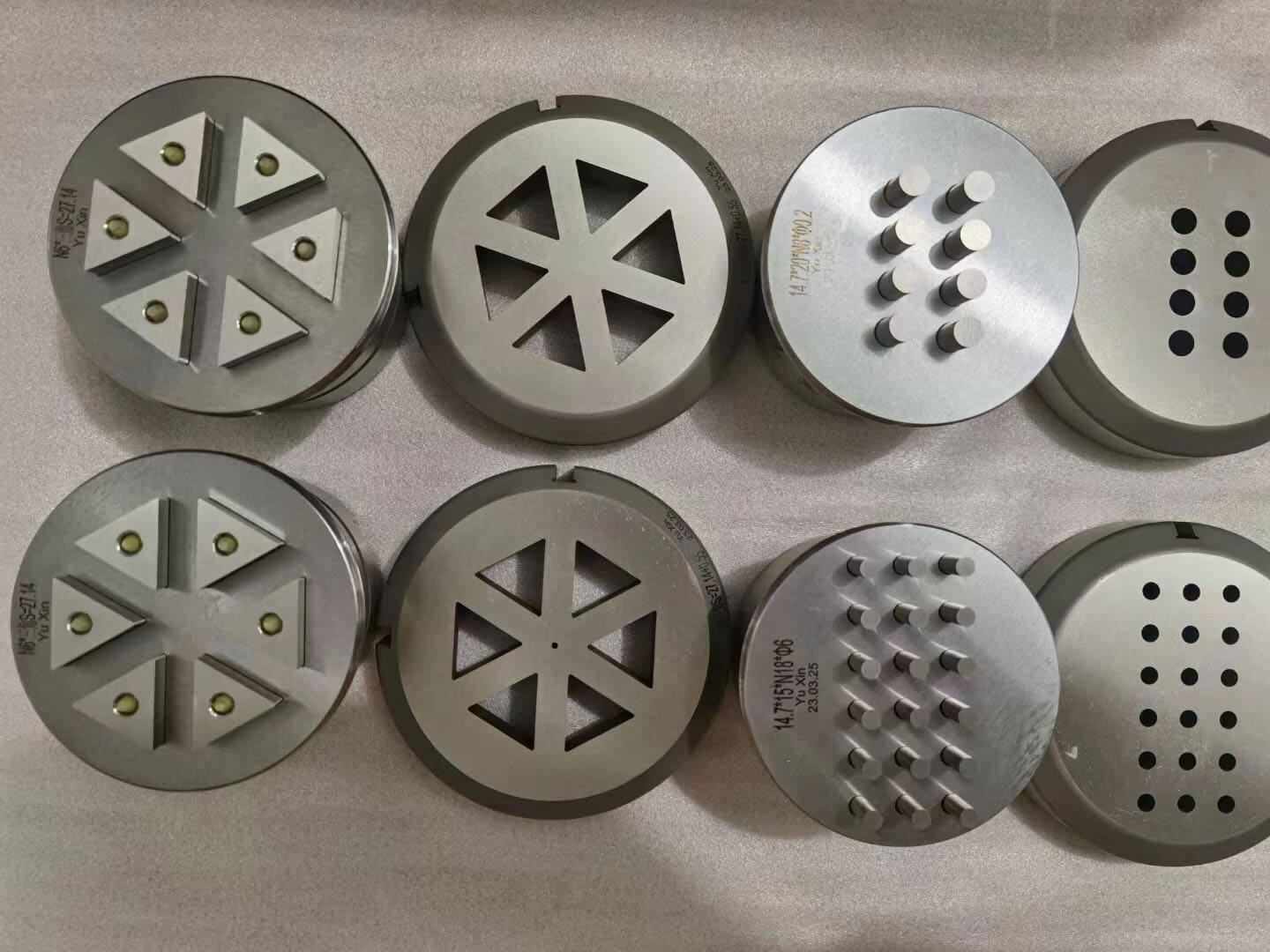

タレットとツーリング		精密な摩耗に強いガイドホルダーが埋め込まれたタレットには、大型加工センターでペアで処理された国際標準の日本製AMADA 長いガイド工具、合理的です。

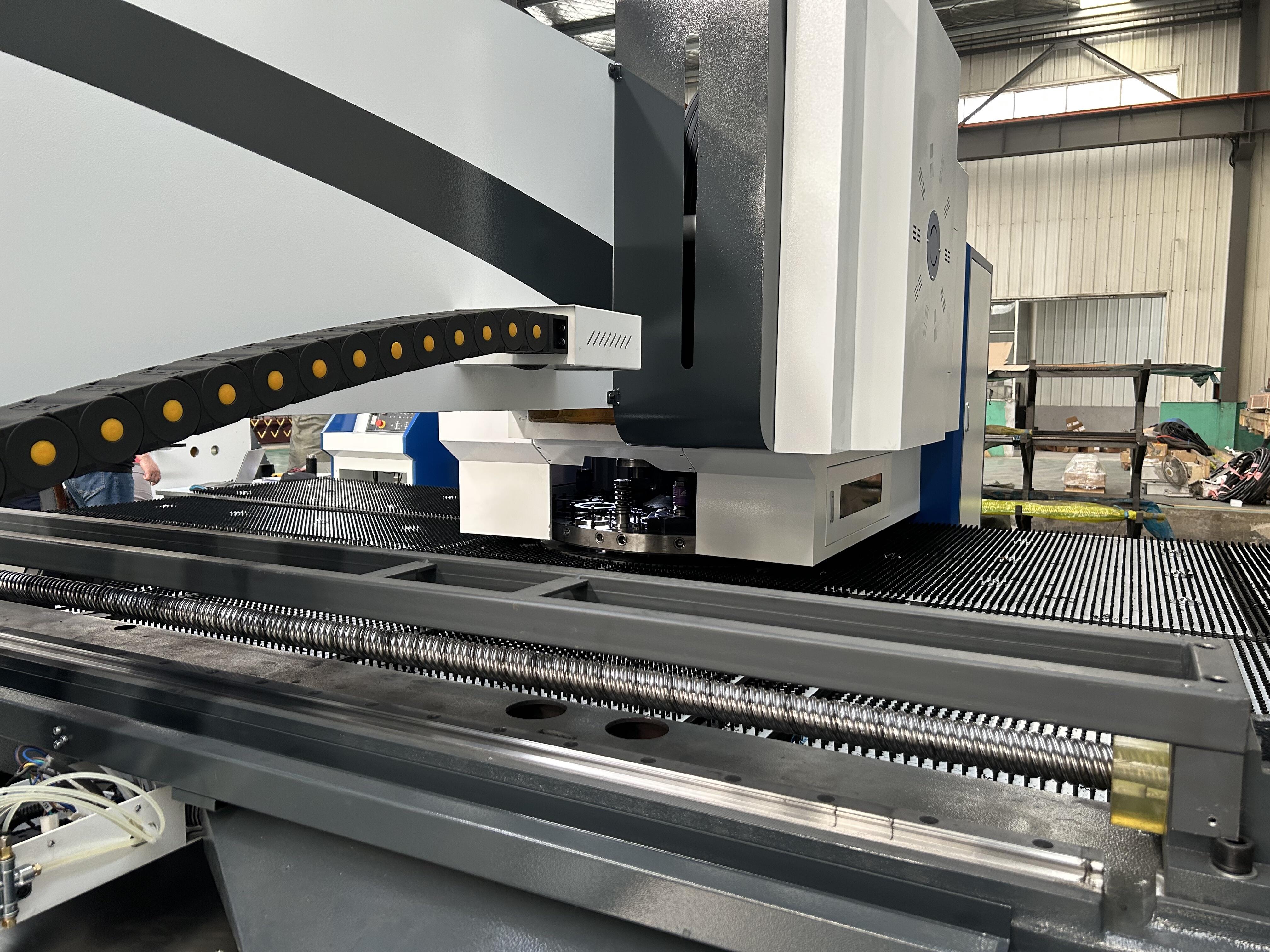

給料システム		高精度給与: X、Y軸のガイドとボールねじが一体化しており、正確な材料処理を保証します。空気圧クランプが安定性を向上させます。
潤滑システム		多点自動潤滑システムは十分な潤滑を確保し、摩耗を減らします。
